Overclock

Overclock  - benefícios e riscos

Como assim overclock?

Overclock é um procedimento que pode se fazer em placas de vídeo, processador e memória RAM, que tem como objetivo aumentar o desempenho desse hardware, trabalhando em uma frequência de operação (clock) maior do que o normal.

Por que fazer um overclock?

Simples, quer rodar aquele programa/jogo pesado sem ter que comprar um hardware novo só para isso? Então, o overclock é uma solução, mas pode virar dor de cabeça.

Entenda os riscos

Ao fazer overclock, seja na placa de vídeo, processador ou memória, você esta forçando o hardware a trabalhar em uma frequência maior do que a de fabrica e isso consequentemente aumenta a temperatura e as voltagens. No meu caso, meu computador esta trabalhando com overclock no processador e memória a uns 2 anos, até agora não deu problema, mas qualquer hora pode complicar.


Especificações

- Processador: Core 2 Duo E4500 2.2 GHz -> overclock para 2.80 GHz
- Memória RAM Kingston 2GB 800 MHz -> overclock para ~ 900 MHz

Nesse caso acima, o processador tem dois núcleos de processamento, cada um com 2.2 GHz, aumentei para 2.8 GHz cada um, não foi tão grande esse aumento, mas melhora muito o desempenho, já que aumentou 600 MHz de velocidade em cada núcleo, totalizando 1.2 GHz. Tem casos que chegam a aumentar 2 - 5 GHz, que nem o record de overclock em um Pentium 4 de frequência 3 GHz, indo para os 8 GHz!!!
Mas para poder aumentar a essa frequência foi necessário colocar nitrogênio líquido em uma temperatura de 196 graus negativos! caso contrário "explodia" o processador. Overclock não é brincadeira, se fazer sem cuidado, não tem mais volta. O processador Core 2 Duo E4500 tem como temperatura máxima ~ 70 graus, acima disso pode travar, sair fumaça, fritar um ovo em cima dele e até queimar!

O necessário para overclock

- Uma boa fonte (no meu caso, usei uma fonte de 450W reais).
- Memória RAM compatível com o overclock
- Placa mãe compatível com clocks mais altos.
- Importante: Cooler, Cooler e mais Coolers! e mais PASTA TÉRMICA! (importantíssimo).
- Ter tempo (demora um pouco até o hardware chegar a uma frequência boa e se acostumar, sem haver problemas, como travamento e super aquecimento).
- Se for mais apelão, mergulhe o computador no nitrogênio liquido! hehe, brincadeira.

Por que uma boa fonte?

É extremamente recomendável usar uma fonte forte, não só em potência, mas uma boa marca, como Corsair e Cooler Master. Usando uma fonte boa, o hardware com overclock não terá problemas, as vezes pode até queimar, se a fonte for fraca.

E a memória, o que tem haver com isso?

Sempre o processador e memória RAM trabalham em frequências compatíveis, ou seja, quando for fazer o overclock e ajustar as frequências do processador, automaticamente a memória vai aumentar o clock junto, para que haja "harmonia" entre eles, sem ter futuros conflitos. No meu caso, o máximo de frequência que a memória conseguiu suportar foi de aproximadamente 900 MHz.

Placa mãe, a mais importante

Olhe o manual da placa mãe para ver as frequências máximas suportadas por ela.
Processador -> veja onde diz FSB!

Exemplo:
  1. Supports Intel® Core™ 2 Extreme dual-core / Core™ 2 Duo / Pentium® D / Pentium® 4 / Celeron® D processors
  2. Supports 1066 (by overclocking) /800/533MHz FSB <- FSB:  (Front Side Bus), traduzindo: Barramento Frontal
Quem é esse FSB afinal?

É o barramento de transferência de dados que transporta a informação entre a UCP e o northbridge da placa-mãe

Entendeu nadinha?


Programa para ver o FSB do processador e outras informações do processador, como clock e cache: http://www.baixaki.com.br/download/cpu-z.htm


Bora botar a mão na massa!

1 - Viu se sua placa mãe suporta clocks mais altos?
2- Usando o CPU-Z (link de download acima, vai baixar cururu!)

Baixou o programinha? Ok, agora é simples. Instale ele, abra e vai aparecer essa tela:

CPU-Z 1.60 - 64 bits

- Olhe aonde diz "Rated FSB" é ai que vemos o tal de FSB.
- No meu caso a placa mãe que uso suporta até 1066 de FSB, mas não vale a pena arriscar né.
- Se o valor estiver muito abaixo do que sua placa mãe suporta, recomendo fazer overclock, mas se estiver quase no máximo de FSB, ai nem vale a pena, pois o desempenho quase nem vai aumentar.
- Viu que ta muito baixo do que sua placa mãe suporta, leu os termos de uso e risco do procedimento? quer rodar aquele photoshop que demora pra carregar ou aquele jogo que fica travando? Então continue no passo 3 e boa sorte!

ATENÇÃO: Não me responsabilizo do que vai acontecer depois do passo 3, então se der alguma coisa errada, se o computador não ligar mais, então não me culpe.

3 - Overclock de processador e memória se faz pelo SETUP da bios.

SETUP da BIOS?

Bios (Basic Input/Output System) nada mais é que um programa que localiza e identifica os componentes básicos para o funcionamento do computador e para que o sistema possa ser carregado.

Como entrar no SETUP então?


Sabe quando você liga o computador e aparece uma mensagem "Aperte DEL para iniciar o SETUP" ou algo do tipo? tem placas mãe que para entrar no SETUP é só apertar a tecla DEL, outras placas é pelo F9, F10, e assim vai. Nesse caso é o DEL para o SETUP e F12 para o menu do BOOT.


Entrei la, e agora?

 La no SETUP vai ta escrito alguma coisa como "Chipset Features SETUP" ou "Frequency/Voltage Control".


Ah, no meu não tem essas opções

Se não tiver é porque a placa mãe não da suporte para overclock, que é difícil, só as mais antigas que não tem, mas no caso de dúvida, consulte o manual da sua placa mãe.

4 - Fazendo o overclock.

Ta! to vendo uma tela preta/azul com várias opções, e agora?


Não se assuste, é complicado mesmo, mas só na primeira vez, depois pega a manha (já que vai ter que entrar umas 100 vezes no SETUP). Na primeira opção vai ter algo do tipo "CPU Clock Ratio", "CPU Speed" ou "CPU Core Speed". Coloque para "MANUAL" ou "USER DEFINE", no caso de ter só a opção "LOCKED", sinto muito, mas a placa mãe não da suporte para overclock.

- Agora na opção "CPU Host Clock Control" coloque "ENABLED" para liberar o controle de frequência do processador.

- Em "CPU Host Frequency (Mhz)" coloque o valor desejado (veja se a placa mãe suporta o valor colocado antes!)

Exemplo:

- Se você usa um processador 533 MHz de FSB coloque a opção "CPU Host Frequency" para 133 MHz.
- Se você usa um processador 800 MHz de FSB coloque a opção "CPU Host Frequency" para 200 MHz.
- Se você usa um processador 1066 MHz de FSB coloque a opção "CPU Host Frequency" para 266 MHz.
- E assim adiante.

ATENÇÃO! A mudança incorreta de frequência, causa sérios danos ao processador, faça isso consultando sua placa mãe e as especificações do seu processador!

- Se você usa uma placa de vídeo PCI EXPRESS X16, vá para o passo 5!
- Caso use uma placa de vídeo ON-BOARD (integrada), vá para o passo 6!
- Se não quiser fazer overclock na placa de vídeo, pule para o passo 7!

5 - Overclock Placa de vídeo PCI EXPRESS X16

- Agora em "PCI Express Frequency (Mhz)", coloque "AUTO", para deixar a frequência normal (default).
- Use o valor de 90 á 150 para usar a frequência de 90 MHz até 150 MHz.

ATENÇÃO! Não coloque um valor muito alto, aconselho ate 110 MHz, acima disso só tendo uma placa de vídeo e fonte muito forte e uma boa refrigeração.

6 - Overclock Placa de vídeo ON-BOARD

- Em  "PCI Express Frequency (Mhz)", coloque "AUTO", para deixar a frequência normal (default).
- Em "SYC" a frequência se ajustará conforme a velocidade do CPU.
- Em "ASYC" a frequência se ajustará para 100 MHz.

7 - Overclock memória RAM

- Recomendável usar o valor "AUTO", assim a memória RAM se ajustará conforme a frequência FSB do processador (CPU).

ATENÇÃO: Se sua memória RAM for por exemplo de 533 MHz, que é considerada de frequência baixa, use o valor "1X" ou "2X", se deixar em "AUTO" é perigoso, pois a frequência da memória pode duplicar, conforme a velocidade do processador, causando super aquecimento e instabilidade no sistema. Isso pode ocorrer, porque a placa mãe não suporta por exemplo, mais de 667 MHz de frequência na memória RAM.

Meu computador não liga mais! e agora?

Calma, Calma, não criemos pânico! Se você fez os procedimentos acima, salvou, reiniciou o computador e não saiu fumaça é porque nem tudo esta perdido.

Método 1: Após fazer as alterações e salvar, o computador irá se auto-reiniciar, se não ligou, espere 20 segundos, que as configurações voltaram para o normal (default) e o computador vai iniciar sozinho.

Método 2: Se o computador não ligou no método 1, abra ele e retire a pilha, espere uns 10 - 20 segundos e a coloque de volta.

Que pilha? to vendo nada aqui

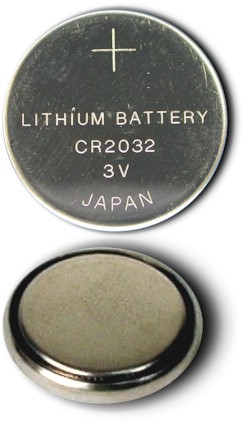

Essa aqui ó!

Made in Japan (que beleza!)




Fiz tudo isso e não ligou, e agora? quem poderá me ajudar?

Se você fez todos os procedimentos e ainda não ligou, sinto muito lhe informar, mas agora o seu computador vai servir só para fritar ovos, porque deve ta quente ai.

Porque aconteceu isso?

R: clocks extremamente altos, gerou um super aquecimento, faltou coolers, pasta térmica, placa mãe fraca, fonte fraca.


Felipe Stroff

terça-feira, 24 de abril de 2012

Barramentos placas de vídeo



Barramento: PCI

Taxa de transferência: 133 MB/s

Também usado para: Placa de som, captura e fax modem

Barramento: AGP

Taxa de transferência: X2 (533 MB/s), X4 (1 GB/s), X8 (2,1 GB/s)

               Barramento: PCI EXPRESS

Versões: 1.0, 2.0, 2.1 e 3.0

Taxa de transferência: X1 (250 MB/s), X2 (500 MB/s), X4 (1 GB/s), X16 (4 GB/s), X32 (8 GB/s)

Também usado para: Placa de som, captura e fax modem

Obs: Atualmente o maximo de velocidade para as placas de video PCI EXPRESS é X16.

Comparação entre os SLOTS, de PCI (mais lento) até PCI EXPRESS X16 (mais rápido)



Comparação entre os SLOTS PCI EXPRESS

SLOTS PCI EXPRESS e suas velocidades de barramento









Algumas placas de vídeo

Geforce 7800 GS - AGP

Radeon 3850 - AGP
Radeon 7500 - PCI



Top placas de video do mercado
AMD Radeon HD 7990 - PCI EXPRESS
Preço: ~ US$ 850,00

EVGA Geforce GTX 680 - PCI EXPRESS
Preço: ~ R$ 2.000,00



Felipe Stroff

domingo, 15 de abril de 2012

Fontes AT

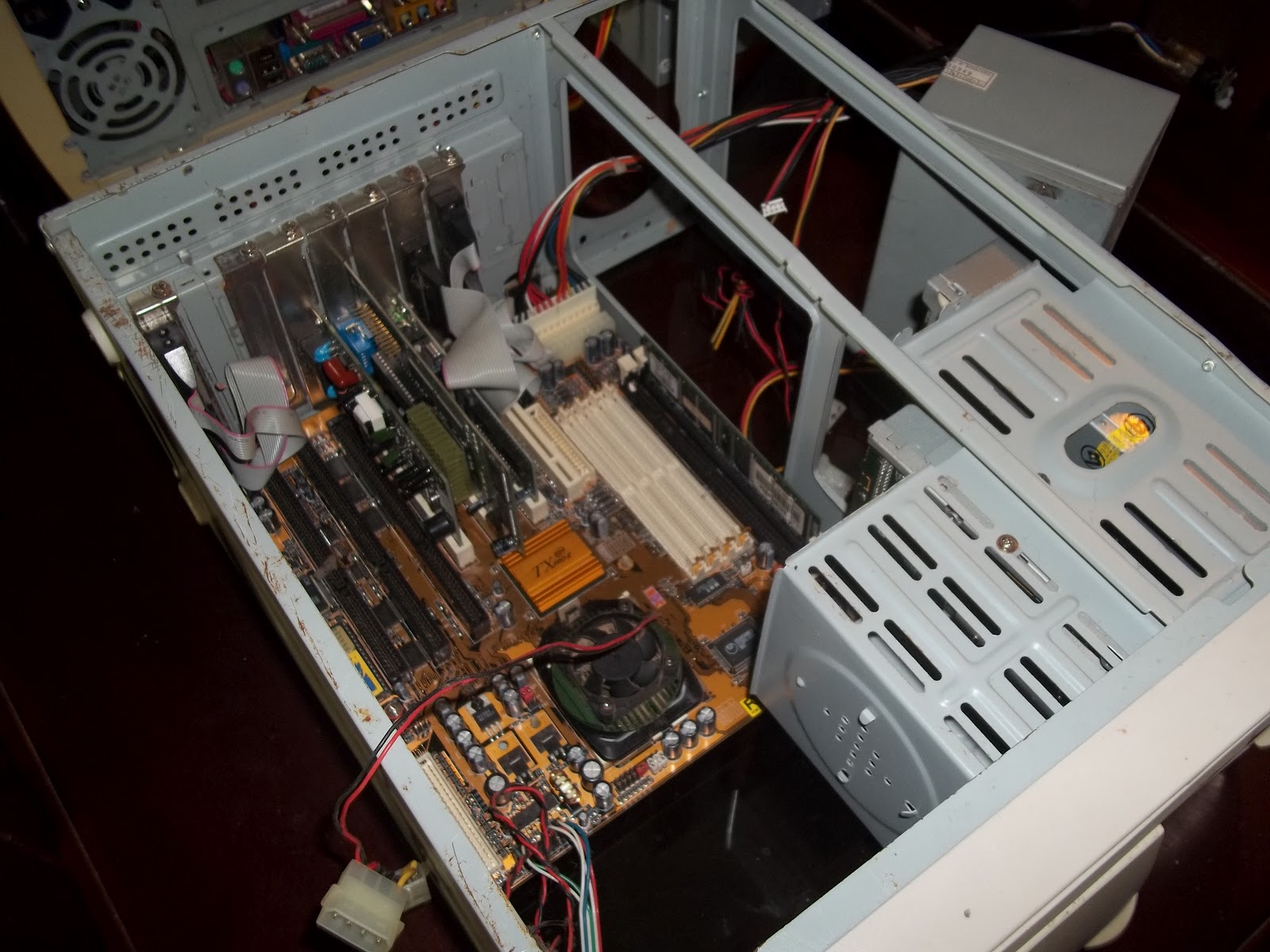

Como testar a fonte AT

Conecte o cabo preto no conector "com" do multímetro e o vermelho no conector que tiver um "V" (mesmo que esse "V"estiver acompanhado de um ômega e um "mA") Você coloca o seletor do multímetro em 20 na faixa da corrente contínua, DC, como disse o hideki. Agora é só ligar a fonte e testar. O plug preto do multímetro com um fio preto da fonte (não importa qual, todos vão para o mesmo lugar) o plug vermelho nos fios coloridos. Assim você terá uma precisão de 2 dígitos depois da vírgula. aqui vai o esquema de cores pra fonte AT Vermelho / 5V Amarelo / 12V Azul / -12V Branco /-5V Laranja / 5V Preto / terra

Alunos: Fagner Cipriano/ Marlon Cruz

terça-feira, 10 de abril de 2012

Barramentos de Expansão



Os barramentos de expansão são basicamente uma via de comunicação entre os periféricos e a placa mãe. E esta comunicação pode ser feita através de slots (conectores onde as placas são instaladas).
Segue nos links abaixo os principais tipos de barramentos.
http://www.4shared.com/file/m94-ZF5O/apresentao_barramentos.html?


Taís Avila
Fernando Lopes

Fontes





O video ficou duplicado, não sei o que pode ser...

















Um abraço Cururus!


Fausto Paré (camera man)
Felipe Stroff (ator)
ATX

O ATX (acrônimo para Advanced Technology Extended) é um padrão criado no ano de 1995 pela Intel ,
abordando quatro grandes áreas de melhorias, maior facilidade de uso, melhor apoio para os atuais e
futuros dispositivos de entrada e saída, melhor suporte para atuais e futuras tecnologias de processadores
e redução de custo do sistema.
O padrão ATX corrigiu vários problemas relativos a irritações de seu padrão anterior, o AT, inúmeras revisões já foram feitas e atualmente o padrão encontra-se na versão 2.2. Hoje em dia esse formato ainda é o mais usado nos computadores pessoais vendidos no mercado, mesmo com o lançamento do padrão BTX
pela Intel em 2003, que é considerado seu sucessor.


Visão Geral

Das modificações ocorridas pode-se destacar:
  • O processador foi descolado para longe dos slots de expansão, aumentando o espaço para inserção de periféricos;
  • Houve o acréscimo aos reguladores de tensão de 12 volts devido ao aumento do poder de processamento dos computadores atuais;
  • Conectores seriais e paralelos fixados na placa mãe e localizados na retaguarda do gabinete, reduzindo a quantia de cabos;
  • Conector de potência único e a prova de falhas;
  • Maior organização dos componentes internos facilitando a ventilação;
  • Melhor gerenciamento de energia;










Uma placa-mãe ATX


A acessibilidade e facilidade de expansão e manutenção são grandes vantagens do padrão ATX. Para que isso se torne possível a placa-mãe deve seguir recomendações definidas pelo padrão e delimitar seu tamanho total entre 30,5 centímetros de largura por 24,4 centímetros de profundidade.


Em seu painel traseiro está presente um amontoado de conectores para dispositivos de entrada/saída, ele deve conter o tamanho entre 158,75 milímetros de largura e 44,45 milímetros de altura. Conectores de teclado e mouse no formato PS/2, conector seriais e paralelos na maioria das vezes estão presentes nesse painel, mas também pode apresentar componentes onboard como placa de rede, placa de vídeo, placa de som, entradasUSB e FireWire, todos ligados diretamente na placa-mãe, dispensando o uso de cabos.


Já para o processador, sua posição exata não é especificada, mas é recomendado que ele esteja localizado na parte traseira dos conectores deentrada/saída e para o lado direito do último slot de expansão, facilitando assim sua refrigeração e o acesso pelo usuário. Essa posição também facilita a instalação de placas de expansão, hoje o padrão ATX suporta até sete slots de expansão, que podem variar entre ISA, PCI, AGP, CNR, compartilhado ISA / PCI e compartilhado CNR / PCI[1]. Também a direita do último slot de expansão devem se localizar os soquetes de memória, cuidando para que esteja suficientemente afastado borda da placa-mãe, para que facilite a limpeza e a atualização, podendo ser feita pelo próprio usuário.


Conectores de potência passaram a possuir formatos que impeçam a colocação errada garantindo mais segurança na instalação. Não há uma localização exata para eles, recomenda-se para conector de potência que sua posição seja mais a direita entre o processador e a borda da placa-mãe, cuidando o espaço ocupado pelos possíveis periféricos inseridos nas baias do gabinete. Já o conector ATX12V deve estar localizado o mais próximo possível do regulador de tensão, garantindo assim uma energia mais limpa.


Para conectores entrada/saída de disquete, IDE, SCSI também não há uma localização exata ao longo da placa-mãe. Como recomendações devem estar próximo da borda frontal da placa e para o lado direito dos ‘’slots’’ de expansão. Essa localização deve visar à redução e organização dos cabos a partir de seus conectores até seu destino, as baias de periféricos.





Fonte de alimentação típica para gabinetes ATX


Quanto à fonte de alimentação, também houve melhoras significativas. A começar pelo conector principal de alimentação, ao contrário do padrão AT, não é possível encaixar o conector de forma invertida, proporcionando segurança na montagem.


O conector principal de alimentação da fonte do padrão AT possuía 12 pinos, já o conector do padrão ATX pode variar de 20 a 24 pinos. Nessa nova versão de conector principal de alimentação foi incluída a tensão de +3,3 V, eliminando a necessidade da placa-mãe derivar essa tensão de outra potência. A tabela abaixo mostra a relação dos pinos e sua respectiva tensão elétrica:


Conector ATX2.0





ATX - Conector principal de alimentação24 Pinos( 20 pinos + 4 pinos(11,12 e 23,24) )



Cinco tipos de tensões são essências de uma fonte ATX:
+5 V: utilizada na alimentação de chips, como processadores, chipsets e módulos de memória;
-5 V: aplicada em dispositivos periféricos, como mouse e teclado;
+12 V: usada em dispositivos que contenham motores, como HDs (cujo motor é responsável por girar os discos) e drives de CD ou DVD (que possui motores para abrir a gaveta e para girar o disco);
-12 V: utilizada na alimentação de barramentos de comunicação, como o antigo ISA (Industry Standard Architecture).
+3,3 V: usada por chips (principalmente pelo processador), reduzindo o consumo de energia.


A fonte do padrão ATX passou a oferecer o recurso de desligamento via software, pois conta com um sinal TTL (Transistor-Transistor Logic) chamado Power Supply On (PS_ON). Quando o computador está em uso a placa-mãe mantêm um nível de tensão baixo para o PS_ON, já quando em desuso o nível de tensão do PS_ON permanece alto. Esse sinal de ativação e desativação pode partir de recursos como:
Soft On/Off: ativação e desativação da fonte via software.
Wake-on-LAN: ativação e desativação da fonte via placa de rede;
Wake-on-Modem: ativação e desativação da fonte via placa de fax modem;


O sinal PS_ON depende da existência do sinal 5VSB (Standby). Esse recurso proporciona o computador entrar em modo descanso, ou seja, permite que determinados circuitos sejam alimentados quando as tensões em corrente contínua estão suspensas, mantendo ativa apenas a tensão de 5 V. Com isso é possível o computador se manter ligado mesmo que placa de vídeo ou HD desativados.


O Power OK é um recurso já contido no padrão AT e presente no padrão ATX. Esse recurso funciona como uma proteção, sua função de comunicar que a fonte está funcionando corretamente, ou seja, operando com voltagens aceitáveis para o bom funcionamento e sem riscos de danificar algum componente do computador, caso esse sinal não exista ou seja interrompido, o computador geralmente desliga automaticamente.


Dependendo do tipo de processador utilizado, a fonte pode ter outras configurações de conectores. Existem cinco versões modificadas do padrão ATX de fonte, utilizados em tipos especiais de processadores, que são:
WTX: Conector principal de 24 pinos, utilizado pelos processadores Pentium II, Pentium III, Xeon e Athlon MP.
AMD GES: Conector principal de 24 pinos, além de um conector secundário de 8 pinos, utilizados por alguns processadores Athlon de núcleo duplo.
ATX12V: Conector principal de 20 pinos, além de um conector secundário de 4 pinos e um conector terciário de 8 pinos, utilizado por processadores Pentium 4, Athlon MP e Athlon 64.
EPS12V: Conector principal de 24 pinos, além de conectores secundário e terciário de 8 pinos, utilizados por processadores Xeon e Opteron.
ATX12V 2.0: Conector principal de 24 pinos, além de um conector secundário de 4 pinos, utilizado por processadores Pentium 4 e Athlon 64.



    Deise e Nathana

    segunda-feira, 9 de abril de 2012

    Fonte ATX







    Deise e Nathana

    Testando a fonte ATX

    Testando a fonte ATX
    Com a fonte livre, desconectada da tomada e de todas as partes do computador, localize o cabo de alimentação da placa mãe. Ele é o maior de todos, contando com vinte ou vinte e quatro pinos, de acordo com cada versão.

    Pegue um clipe de papel fino e metálico, sem pinturas e dobre-o de modo que ele fique com duas pontas paralelas para baixo. Outra alternativa é utilizar um fio metálico maleável, com as pontas desencapadas.
    Com o cabo de alimentação da placa mãe em mãos, localize o terminal do fio verde e insira uma das pontas do clipe ou do fio (ele é responsável pela partida do computador quando o botão de energia é acionado). Logo ao lado deste terminal, deve haver também outro para o fio preto (GND). É nele que deve ser inserida a outra ponta do clipe. A esta altura seu conector da placa mãe deve estar exatamente assim:

    Tudo certo? Então chegou a hora do teste! Cuidadosamente ligue o cabo de alimentação na tomada e depois na fonte. Caso as ventoinhas comecem a girar, você tem um indicativo de que a sua fonte está funcionando normalmente, logo dificilmente ela será uma das causas do computador não estar ligando.


    Caso você desconfie de sobre tensão nas saídas da fonte, é possível também testá-la usando um multímetro.
    Programe o multímetro para medir tensão contínua (identificada no multímetro pelo símbolo V-) em uma escala de 20v, como na foto a seguir. Se você desconfiar de problemas na fonte, pode começar com a escala de 200v, só pra garantir, já que uma tensão mais alta que a escala pode danificar o multímetro:

    Todos os fios da mesma cor são ligados em paralelo, por isso não existe necessidade de testar cada um dos vermelhos, depois cada um dos amarelos, etc. basta testar um de cada. Os fios vermelhos fornecem 5V, os amarelos fornecem 12V e os laranjas são os responsáveis pela tensão de 3.3V. Os fios pretos são todos neutros, usados para fechar circuitos com os demais.
    Para medir a tensão de cada uma das saídas, você conecta o pólo negativo (preto) do multímetro a um dos fios pretos e conecta o pólo positivo (vermelho) a fios de cada uma das três cores, sempre tomando muito cuidado.

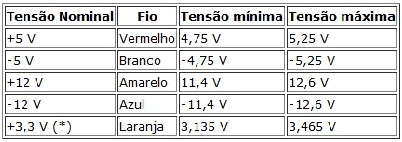

     Como disse, variações de até 5% são perfeitamente normais e, além disso, as fontes costumam sempre fornecer uma tensão um pouco maior quando estão sem carga, por isso não se assuste se o multímetro mostrar 12.6V, 5.25V e 3.45V (respectivamente), por exemplo. Desta forma os valores possíveis são os sequintes:

    Fontes:

    Postado por: Roger oberdan, Lauro Arndt
